Bonjour,

je dois réaliser une programmation sous pL7 POR EN LADDER avec
un vartiateur ATV 11
et automate TSX 3722    ------ TSXDMZ28DTK

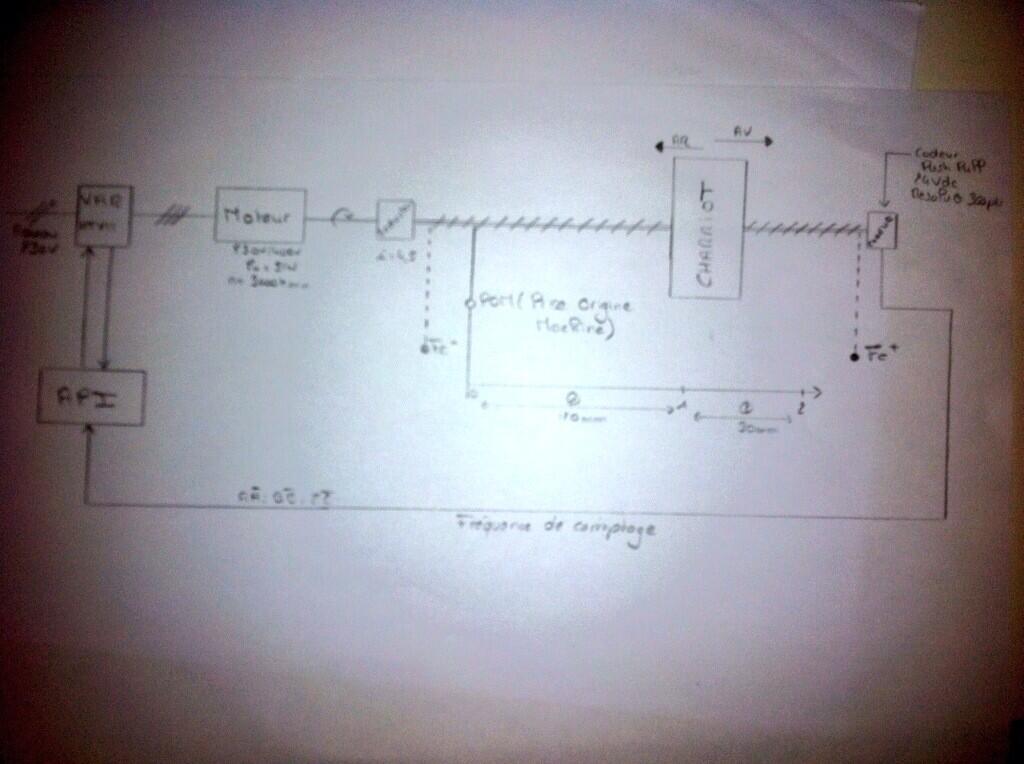

il y a présence d'un codeur sur le systéme que voici :



Je n'arrive pas à réaliser le comptage en +0.8 et -0.8 d'aprés ma feuille de calcul suivante


Je vous remercie d'avance pour votre aide.
Cordialement Camille.
