MessagePosté le: 11/03/2011, 17:55    Sujet du message: Contacteur Répondre en citant

Bonjours,
Je voudrais savoir si il existe des blocs tempo possédant 2 contact NO au travail?
Merci
Revenir en haut
Auteur Message
Publicité






MessagePosté le: 11/03/2011, 17:55    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
Bidouille
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 13 Avr 2010
Messages: 292
Automaticien Masculin

MessagePosté le: 11/03/2011, 19:33    Sujet du message: Contacteur Répondre en citant

salut, je ne suis pas sur mais il me semble qe ca existe. Au pire tu peux relayer ton bloc tpo, comme ca tu as presque autant de contact que tu veux.
A bientot
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 12/03/2011, 12:18    Sujet du message: Contacteur Répondre en citant

Bonjour,

quand tu dit bloc tempo tu parle de blocs auxiliaire additif à monter sur le contacteur ? De quelle marque ?

Si c'est un schneider tu n'en trouveras pas,il sont tout avec 1NO et 1NF.


Revenir en haut
Auteur Message
Weeman
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 25
nord étudian Masculin

MessagePosté le: 12/03/2011, 12:32    Sujet du message: Contacteur Répondre en citant

oui c'est un bloc additif pour contacteur schneider
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 12/03/2011, 12:37    Sujet du message: Contacteur Répondre en citant

Re..

Dans ce cas tu est coincé !!!!
Met une tempo du type RH en parallèle de ton contacteur.
Revenir en haut
Auteur Message
Franck Peltier
EXPERT
EXPERT

Hors ligne

Inscrit le: 28 Jan 2011
Messages: 138
Somme Responsable Maintenance Masculin

MessagePosté le: 12/03/2011, 20:28    Sujet du message: Contacteur Répondre en citant

Bonsoir
prends tout simplement un bloc auxiliaire 4 contacts et là tu as l'embarras du choix
avec toutes les combinaisons de contacts NO ou NC
A+
Franck
_________________
Rien n'est facile ou difficile il y a ce que l'on sait et ce que l'on ignore.
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 12/03/2011, 21:52    Sujet du message: Contacteur Répondre en citant

Weeman a écrit:

Bonjours,
Je voudrais savoir si il existe des blocs tempo possédant 2 contact NO au travail?
Merci

Re...salut Franck
relie bien la question...
Revenir en haut
Auteur Message
Franck Peltier
EXPERT
EXPERT

Hors ligne

Inscrit le: 28 Jan 2011
Messages: 138
Somme Responsable Maintenance Masculin

MessagePosté le: 12/03/2011, 22:38    Sujet du message: Contacteur Répondre en citant

Re
j'ai lu rapidement  les réponses intermédiaire et je pensais qu'il parlait de contacts auxiliaires
Apparemment il s'agirait plutôt d'une tempo pneumatique à fixer en façade du contacteur
Sorry
Franck
_________________
Rien n'est facile ou difficile il y a ce que l'on sait et ce que l'on ignore.
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 12/03/2011, 23:31    Sujet du message: Contacteur Répondre en citant

Re..

Salut Franck...y a pas de mal!!!!
il me semble que siemens en fait (en électronique) mais équivalent aux bloc auxiliaire télémécanique version pneumatique....
Revenir en haut
Auteur Message
Weeman
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 25
nord étudian Masculin

MessagePosté le: 14/03/2011, 13:32    Sujet du message: Contacteur Répondre en citant

Bonjours,
Pour vous exposé mon probléme plus clairement je vous publie les schémas électrique que j'ai réaliser.
J'ai un souci sur le choix de certains composant notamment le bloc tempo KS4 pour démarrage étoile triangle et les relais auxiliaire K1 et K3

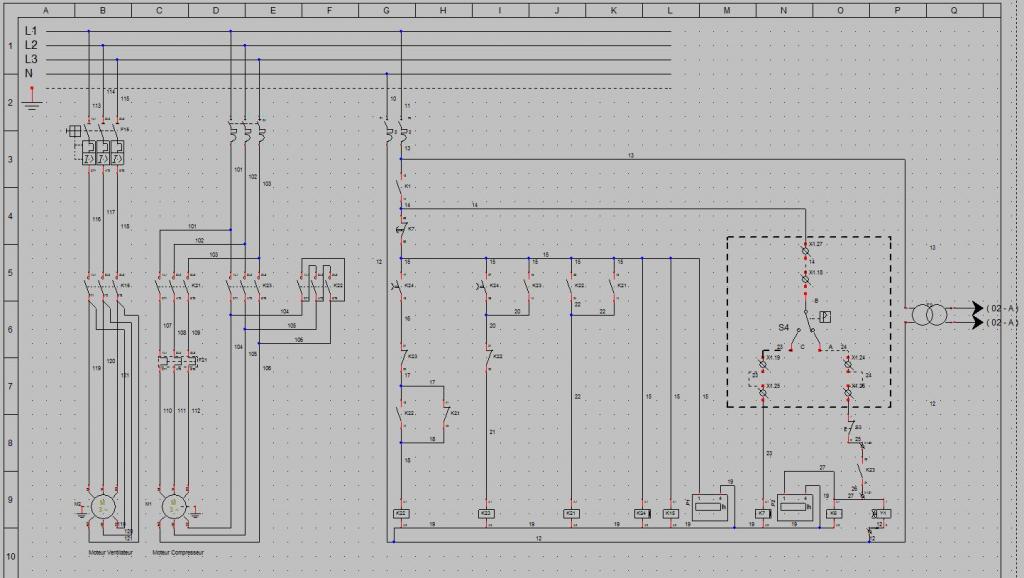

Schéma puissance:

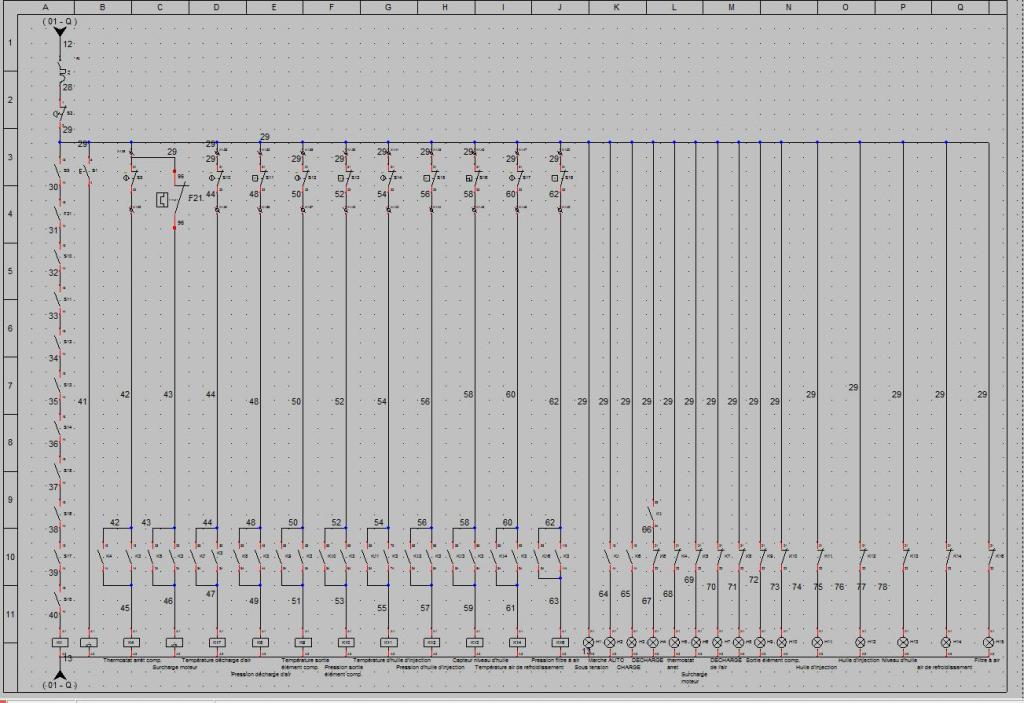

Schéma commande:


Merci de votre aide
Revenir en haut
Auteur Message
Weeman
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 25
nord étudian Masculin

MessagePosté le: 14/03/2011, 13:34    Sujet du message: Contacteur Répondre en citant

petit souci d'affichage désolé je republie

Schéma puissance:


Schéma commande:
Revenir en haut
Auteur Message
Weeman
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 25
nord étudian Masculin

MessagePosté le: 14/03/2011, 13:34    Sujet du message: Contacteur Répondre en citant

Si besoin est je publirais la nomenclature plus tard
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 15/03/2011, 19:51    Sujet du message: Contacteur Répondre en citant

Bonsoir...

On ne voie pas trés bien sur l'image.
Apparemment tu utilise Xrelais donc tu peux généré ton schéma en PDF il sera plus net.
Il y as quand même des choses qui saute aux yeux:
-Moteur ventilo utilise les barrettes du bornier
-couplage étoile (pourquoi faire compliqué en t'on peut faire simple.
-Commande démarrage étoile triangle .Alors la j'avais jamais encore vu ça !!!!
image avec tes erreurs:



Image exemple de branchement commande et puissance étoile triangle:

Revenir en haut
Auteur Message
Weeman
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 14 Déc 2010
Messages: 25
nord étudian Masculin

MessagePosté le: 16/03/2011, 20:00    Sujet du message: Contacteur Répondre en citant

Merci pour les rectification, par contre si tu pourrais m'indiquer comment faire pour généré mon schéma en format PDF s'il te plait.
Et pour le moteur ventilateur je ne voie pas qu'est ce que tu veut dire, si tu peut m'éclairer là dessus merci bien.
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 16/03/2011, 23:15    Sujet du message: Contacteur Répondre en citant

Bonsoir Weeman,

Voila un petit tuto que j'ai fait pour d'expliqué comment générer en PDF.Tu va voir c'est très facile.
Voir le Fichier : TUTO_xrelais-Pdf.pdf

Ensuite voila ce que c'est une plaque à borne.
Les barrettes sont à positionné en fonction du couplage moteur.
Revenir en haut
