MessagePosté le: 25/05/2010, 11:58    Sujet du message: Encombrement vérin pneumatique Répondre en citant

Bonjour,

J'ai un petit soucis




Dans le but d'amélioré un poste de travail je doit rendre un mouvement autonome

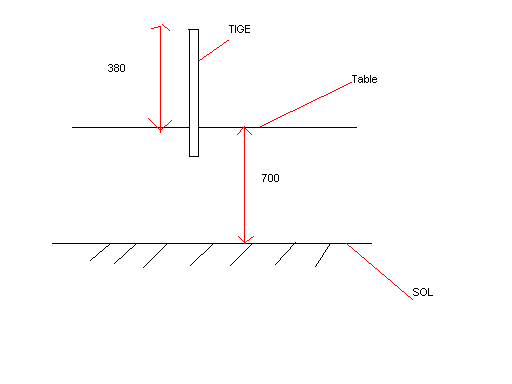

En gros un vérin pneumatique va permettre de monter et descendre un axe

Le problème est que l'axe a doit avoir une course de 370 je dispose d'un vérin de 400 j'usqu'a la je me disait sa va vite être réglé le problème je ne dispose pas de place suffisante pour le placer

Je suis obliger de le mettre sous la table et je ne dispose que d'une hauteur de 700

Sachant que je ne peut pas creuse dans le sol n'y percer dans la table
et que les vérin étager son trop cher je ne sais pas trop comment faire

Quelqu'un aurai une idée par hasard
j'ai penser aussi faire un système a poulie pour permettre de mettre le vérin horizontal au sol mais j aimerai éviter ... les usine a gaz
Revenir en haut
Auteur Message
Publicité






MessagePosté le: 25/05/2010, 11:58    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
jjc
MODERATEUR
MODERATEUR

Hors ligne

Inscrit le: 14 Déc 2009
Messages: 337
Loiret Maintenance Masculin

MessagePosté le: 25/05/2010, 14:45    Sujet du message: Encombrement vérin pneumatique Répondre en citant

Bonjour,


Peux tu remonter ta table par hasard ?


JJC
Revenir en haut
Visiter le site web du posteur Skype
Auteur Message
Bidouille
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 13 Avr 2010
Messages: 292
Automaticien Masculin

MessagePosté le: 25/05/2010, 20:25    Sujet du message: Encombrement vérin pneumatique Répondre en citant

salut, si tu incline le verin, tu perds un peu de force mais tu gagnes de la place.
tu pourrais meme imaginer de le mettre horizontal avec le principe du genoux. a toi de definir les 2 bielles (rose et verte)


bon courage
Revenir en haut
Auteur Message
diablo673
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 08 Avr 2010
Messages: 24
alsace

MessagePosté le: 26/05/2010, 08:54    Sujet du message: Encombrement vérin pneumatique Répondre en citant

Pour la table il n'est pas possible de la monté

Bidouille a écrit:
salut, si tu incline le verin, tu perds un peu de force mais tu gagnes de la place.
tu pourrais meme imaginer de le mettre horizontal avec le principe du genoux. a toi de definir les 2 bielles (rose et verte)


bon courage
Idée intéressante je vais la creuser un peu .

Je suis aussi entrun de voir avec le service achat pour l'achat d'un vérin sans tige se qui réglerai tout mes probléme mais rien de sure encore
Revenir en haut
Auteur Message
Bidouille
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 13 Avr 2010
Messages: 292
Automaticien Masculin

MessagePosté le: 26/05/2010, 09:27    Sujet du message: Encombrement vérin pneumatique Répondre en citant

Salut
Attention au guidage avec un verin sans tige !!! le cout du verin est important!
Revenir en haut
Auteur Message
diablo673
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 08 Avr 2010
Messages: 24
alsace

MessagePosté le: 26/05/2010, 09:58    Sujet du message: Encombrement vérin pneumatique Répondre en citant

Ok merci de l'info j'viens de passer un devis chez notre fournisseur je serai vite fixer pour le guidage je pense que sa ira j'ai choisie un vérin avec guidage intégré .
Revenir en haut
Auteur Message
Zarbi
SPECIALISTE
SPECIALISTE

Hors ligne

Inscrit le: 10 Sep 2009
Messages: 91
Feluy, Belgium Ingénieur de projets Masculin

MessagePosté le: 26/05/2010, 17:18    Sujet du message: Encombrement vérin pneumatique Répondre en citant

Si tu as peu de charges et d'efforts sur ton axe, je pense qu'un dispositif mécanique de bielles sera le plus efficace.
Si tu as un budget serré, prend le vérin le plus simple et bidouille un truc ancré au sol...

Mais si le vérin doit pousser ou soulever qqch, tu devras réaliser les calculs de couple pour dimensionner tes bielles et vérifier la poussée du vérin.
_________________
Apportez aux ignorants d'ingénieuses nouveautés, vous passerez pour un inutile et non pour un savant. Euripide
Revenir en haut
Auteur Message
gsbgd
MODERATEUR
MODERATEUR

Hors ligne

Inscrit le: 13 Oct 2008
Messages: 268
st malo Technicien de maintenance Masculin

MessagePosté le: 30/05/2010, 22:08    Sujet du message: Encombrement vérin pneumatique Répondre en citant

bonjour, tu peux peut-être utiliser deux vérins de 200 en série ...


_________________
Y'a que ceux qui font rien qui font pas d'erreurs!
Revenir en haut
MSN
Auteur Message
Pascal
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 08 Mar 2009
Messages: 495
France Ingénieur Masculin
Licence: CC-by-nc-sa

MessagePosté le: 27/08/2010, 12:12    Sujet du message: Encombrement vérin pneumatique Répondre en citant

Bonjour les amis





gsbgd a écrit:
bonjour, tu peux peut-être utiliser deux vérins de 200 en série ...





En reprenant l'excelente idée de gsbgd, nous pourrions positionner un seul vérin fixé sous la table à la place des deux en série..

Ou sinon positionner une chaise sous le vérin du haut (placé sous la table)..

Cordialement  Smile

Pascal
