Help Equation logique


Poster un nouveau sujet   Répondre au sujet    Maintenance Industrielle Index du Forum -> Technique -> Electrique
Sujet précédent :: Sujet suivant

Auteur Message
Glucore
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 11 Aoû 2009
Messages: 33
38 Formateur maintenance industrielle Masculin

MessagePosté le: 14/02/2010, 15:20    Sujet du message: Help Equation logique Répondre en citant

Bonjour, j'ai besoin d'aide, je bloque (certainement sur une connerie) sur 2 équations logiques.
Les voicis : H1 = (S3 + S4\) . (S3\ + S4)     et   H1 = S5 . S6\ + S5\ . S6

Je n'arrive pas à faire le schéma électrique de ces 2 équation, n'y  le logigramme.

Si quelqu'un peut m'aider, merci d'avance.
Revenir en haut
Auteur Message
Publicité






MessagePosté le: 14/02/2010, 15:20    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
Sylvain Fontaine
ADMINISTRATEUR
ADMINISTRATEUR

Hors ligne

Inscrit le: 02 Oct 2008
Messages: 738
Haute-Savoie Automaticien
Licence: CC-by-nc-sa

MessagePosté le: 14/02/2010, 15:53    Sujet du message: Help Equation logique Répondre en citant

Bonjour Glucore,


peut-être y-a-t-il une erreur dans ta 2° équation : H1=(S5.S6\) + (S5\.S6) : oubli des parenthèses ?



En espérant que cela t'aidera.


Je précise que le schéma a été réalisé avec QElectrotech, très bon logiciel libre.



a+


Edit : pour agrandir l'image, cliquez dessus.
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 14/02/2010, 17:03    Sujet du message: Help Equation logique Répondre en citant

bonjour....
ok pour le schéma de sylvain
tu as sur les deux équations la fonction logique d'un "va et vient"....
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 14/02/2010, 17:09    Sujet du message: Help Equation logique Répondre en citant

Re....
logiciel libre..............Fonctions logiques
Ce petit logiciel est un simulateur de fonctions logiques. Il se présente sous la forme d'une page sur laquelle on peut placer différentes fonctions (logiques et quelques autres) et les relier par des "fils". Très simple d'emploi, ce gratuiciels convient parfaitement pour de petites simulations de systèmes à base de fonctions logiques.
http://www.gs-soft.fr/fre_020.htm
Revenir en haut
Auteur Message
Sylvain Fontaine
ADMINISTRATEUR
ADMINISTRATEUR

Hors ligne

Inscrit le: 02 Oct 2008
Messages: 738
Haute-Savoie Automaticien
Licence: CC-by-nc-sa

MessagePosté le: 14/02/2010, 17:30    Sujet du message: Help Equation logique Répondre en citant

Salut Rob.,


merci pour le freeware qui a l'air intéressant, même s'il n'est disponible que sous windows (dommage pour moi Wink ).
Aurais-tu quelques captures d'écrans pour que je me fasse une idée du soft ?


Au passage, je vous mets le lien de QElectrotech : http://qelectrotech.org/screenshots.html
Bon d'accord, ça ne vaut peut-être pas See Electrical ou XRelais Very Happy , mais il a un bon rendu sur papier et est disponible sur Windows, Mac et Linux.
Revenir en haut
Auteur Message
Glucore
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 11 Aoû 2009
Messages: 33
38 Formateur maintenance industrielle Masculin

MessagePosté le: 14/02/2010, 18:32    Sujet du message: Help Equation logique Répondre en citant

Je vous remercie pour vos réponses. Elles m'ont beaucoup aidé.


Je viens de téléchargé le logiciel aussi, cela m'aidera certainement.

Je vais encore abuser, mais à quelle fonction ça se rapporte?
Revenir en haut
Auteur Message
Sylvain Fontaine
ADMINISTRATEUR
ADMINISTRATEUR

Hors ligne

Inscrit le: 02 Oct 2008
Messages: 738
Haute-Savoie Automaticien
Licence: CC-by-nc-sa

MessagePosté le: 14/02/2010, 19:07    Sujet du message: Help Equation logique Répondre en citant

Re,


si tu veux connaitre les fonctions logiques, on peut simplifié par :


H1 = (S3 + S4\) . (S3\ + S4) est une XNOR (non-ou-exclusif) :
 S3S4  H1
 0
 0 1 0
 1 0 0
 1 1 1

H1=(S5.S6\) + (S5\.S6) est une XOR (ou-exclusif) :
S5 S6 H1
 0
 0 1
 1 01
 1 10

Mais comme nous sommes dimanche, ce serait bien que quelqu'un confirme, je ne suis pas du tout sûr de mon coup. Very Happy
Revenir en haut
Auteur Message
Rob.
DIEU DE LA MAINTENANCE
DIEU DE LA MAINTENANCE

Hors ligne

Inscrit le: 17 Juil 2009
Messages: 256
technicien Masculin

MessagePosté le: 14/02/2010, 19:35    Sujet du message: Help Equation logique Répondre en citant

RE...Sylvain
Aurais-tu quelques captures d'écrans pour que je me fasse une idée du soft ?

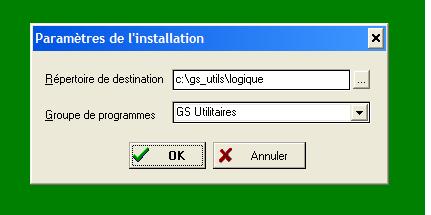

l'instalation:

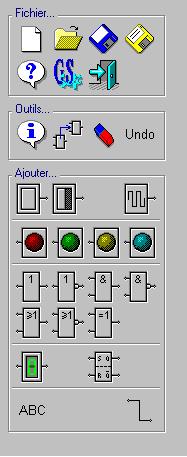

les outils:

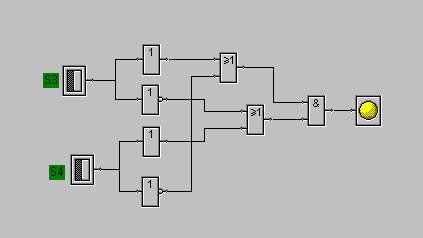

H1 = (S3 + S4\) . (S3\ + S4)

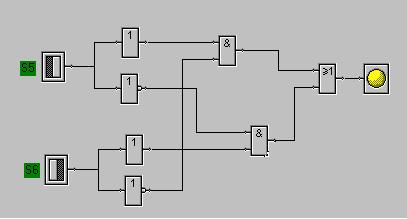

H1=(S5.S6\) + (S5\.S6)
Revenir en haut
Auteur Message
Sylvain Fontaine
ADMINISTRATEUR
ADMINISTRATEUR

Hors ligne

Inscrit le: 02 Oct 2008
Messages: 738
Haute-Savoie Automaticien
Licence: CC-by-nc-sa

MessagePosté le: 14/02/2010, 19:38    Sujet du message: Help Equation logique Répondre en citant

merci  Okay
Revenir en haut
Auteur Message
Glucore
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 11 Aoû 2009
Messages: 33
38 Formateur maintenance industrielle Masculin

MessagePosté le: 14/02/2010, 20:15    Sujet du message: Help Equation logique Répondre en citant

Merci beaucoup. je vais vous faire parvenir ce que je cherche.

Par contre, pour le logiciel, quand je le lance il se bloque sur l'écran vert, et terminez, je ne peux plus rien faire. Existe-t-il un autre site pour l'avoir?
Revenir en haut
Auteur Message
Glucore
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 11 Aoû 2009
Messages: 33
38 Formateur maintenance industrielle Masculin

MessagePosté le: 14/02/2010, 20:44    Sujet du message: Help Equation logique Répondre en citant

Voici cet fois ci, j'espere les images.....





Revenir en haut
Auteur Message
Glucore
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 11 Aoû 2009
Messages: 33
38 Formateur maintenance industrielle Masculin

MessagePosté le: 14/02/2010, 20:45    Sujet du message: Help Equation logique Répondre en citant

Ahhhhhhhhh voilà...........

Je peux vous fournir d'autre casse tête encore, si vous voulez bien.......
