MessagePosté le: 19/01/2010, 16:23    Sujet du message: sortie analogique Répondre en citant

bjr
sur un powerflex70 la sortie analogique est en fonction de koi ??
merci
Revenir en haut
Auteur Message
Publicité






MessagePosté le: 19/01/2010, 16:23    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Auteur Message
charbono
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 01 Mai 2009
Messages: 33
Montréal Enseignant Masculin

MessagePosté le: 19/01/2010, 17:53    Sujet du message: sortie analogique Répondre en citant

Bonjour

La sortie analogique permet de transmettre en valeur de tension ou de courant (4-20 mA) un des paramètres choisis du variateur.

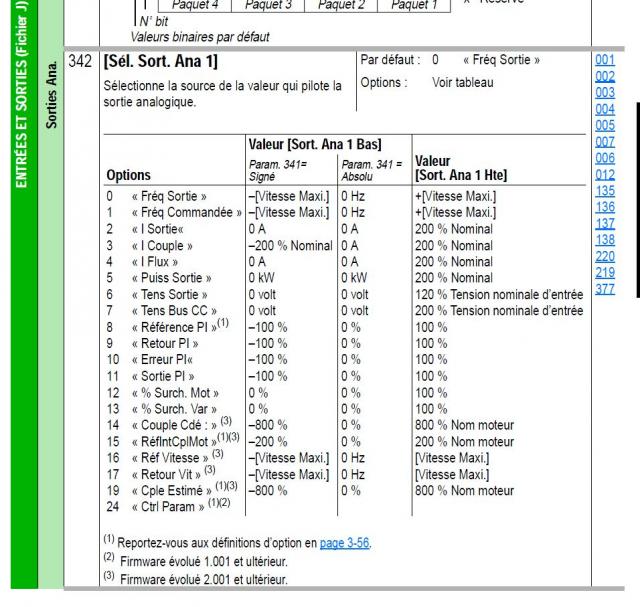

La valeur du paramètre 342 sélectionne la valeur à transmettre sur le signal analogique.



Cordialement
_________________
Guy Charbonneau
www.cvm.qc.ca/charbono/
Revenir en haut
Visiter le site web du posteur
Auteur Message
fernando62
NOUVEAU MEMBRE
NOUVEAU MEMBRE

Hors ligne

Inscrit le: 19 Jan 2010
Messages: 4

MessagePosté le: 19/01/2010, 19:45    Sujet du message: re Répondre en citant

oui sa j ai vu mais par exemple 4-20 ma  correspond a koi si on prend l intensité 0a ....?
Revenir en haut
Auteur Message
charbono
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 01 Mai 2009
Messages: 33
Montréal Enseignant Masculin

MessagePosté le: 19/01/2010, 20:38    Sujet du message: sortie analogique Répondre en citant

Si le courant nominal du variateur est de disons 50 A, voici le résultat attendu selon diverses valeurs de courant.

Si la valeur du courant est 0 A, alors le signal de sortie sera à la valeur minimale de 4 mA.
Si le courant fourni au moteur est de 50 A (valeur nominale), alors le signal de sortie sera de 12 mA.
Si le courant du moteur est de 100 A (200 % de la valeur nominale), alors le signal de sortie sera de 20 mA.

J'ai un texte écrit sur mon site WEB traitant des signaux analogiques et de la mise à l'échelle :
http://www.cvm.qc.ca/charbono/Perso/Cours/Regulation/index.htm
http://www.cvm.qc.ca/charbono/Perso/Cours/Regulation/signaux_analogiques_V2…


Cordialement
_________________
Guy Charbonneau
www.cvm.qc.ca/charbono/
Revenir en haut
Visiter le site web du posteur
Auteur Message
fernando62
NOUVEAU MEMBRE
NOUVEAU MEMBRE

Hors ligne

Inscrit le: 19 Jan 2010
Messages: 4

MessagePosté le: 19/01/2010, 21:07    Sujet du message: sortie analogique Répondre en citant

j ai un courant variant de 10 a 35 A donc ??
Revenir en haut
Auteur Message
fernando62
NOUVEAU MEMBRE
NOUVEAU MEMBRE

Hors ligne

Inscrit le: 19 Jan 2010
Messages: 4

MessagePosté le: 19/01/2010, 21:10    Sujet du message: sortie analogique Répondre en citant

In moteur 27.5A
Revenir en haut
Auteur Message
charbono
CONNAISSEUR
CONNAISSEUR

Hors ligne

Inscrit le: 01 Mai 2009
Messages: 33
Montréal Enseignant Masculin

MessagePosté le: 19/01/2010, 21:55    Sujet du message: sortie analogique Répondre en citant

La sortie analogique est un signal variant entre 4 et 20 mA proportionnellement à la mesure. Dans ce cas, la mesure est le courant du moteur. La mesure pourrait être une autre variable comme le couple du moteur à titre d'exemple. En mesure analogique, la valeur variera d’un minimum que l'on normalise à 0% et d'un maximum 100%.

Prenons un exemple d'un thermomètre mesurant la température externe de la maison. Le thermomètre ne pourrait pas descendre au zéro absolu de température, mais aurait la capacité de mesurer une valeur minimale de -30 deg C. Cette valeur serait le 0%  et si notre thermomètre transmettait sa lecture en valeur normalisée de 4 à 20 mA, alors la lecture de courant serait de 4 mA pour une température lue de -30 deg C. Si la température maximale que pouvait mesurer notre thermomètre était de +30 deg C, alors le signal transmis serait de 20 mA lorsque la température lue serait de +30 deg C. La valeur maximale normalisée serait alors de 100%. Par déduction, une température de 0 deg C nous donnerait une valeur normalisée de 50% et un signal de 12 mA.

Ici, il ne faut pas confondre le courant en ampères du moteur avec le courant de sortie analogique du variateur, en mA. IL faut regarder la valeur du paramètre de courant nominal du variateur pour déterminer la valeur maximale de mesure. Cette valeur maximale sera de 2 fois le courant nominal. La valeur nominale devra correspondre à la plaque signalétique du moteur et être configurée à cette valeur de plaque signalétique. Si le moteur tourne à sa charge nominale, alors le courant du moteur devrait être à sa valeur nominale et le signal analogique devrait lire 12 mA.

Cordialement
_________________
Guy Charbonneau
www.cvm.qc.ca/charbono/
Revenir en haut
Visiter le site web du posteur
